Построение диаграмм
Диаграмма— это графическое отображение числовых данных и соотношений между ними. В диаграммы можно добавлять различные элементы, например заголовки, подписи данных, легенду, а также изменять оформление и тип диаграмм.
В гистограмме каждое значение отображается вертикальным столбиком соответствующей высоты. Гистограммы используют для сравнения дискретных величин.
Линейчатая диаграмма — гистограмма, повернутая на 90°. Графики используются для иллюстрации непрерывных изменений.
Точечная диаграмма используется для демонстрации зависимости между двумя пременными. Для построения диаграммы надо выделить данные, которые требуется отобразить с помощью диаграммы, затем на вкладке Вставка в группе Диаграммы щелкнуть по диаграмме нужного типа и выбрать ее вид.
1. Выделите таблицу вместе с заголовками (диапазон A4:С11).
2. На вкладке Вставка выберите тип диаграммы Гистограмма, вид Объемная гистограмма.
3. Вставьте название диаграммы: Численность мужчин и женщин по областям Республики Беларусь в 2009 году. При необходимости измените размер шрифта.
4. Вставьте название основной вертикальной оси: Тысяч человек.
5. Измените направление текста, содержащего подписи горизонтальной оси. Для этого выделите горизонтальную ось, щелкните по ней правой кнопкой мыши, в контекстном меню выберите команду Формат оси. В окне Формат оси на вкладке Выравнивание установите вертикальное направление текста.
6. Установите легенду внизу. 7
. Измените цвет рядов данных на гистограмме. Для этого щелкните по столбикам на гистограмме правой кнопкой мыши, в контекстном меню выберите Формат ряда данных. В окне Формат ряда данных на вкладке Заливка выберите стиль и цвет заливки.
8. Включите Подписи данных. В окне Формат подписей данных выберите вариант Значения.
9. В результате диаграмма примет вид:

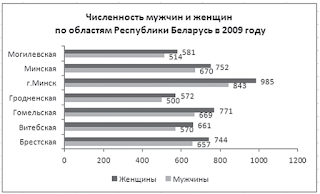

10. По данным этой же таблицы постройте линейчатую диаграмму:
Задание 2. Построение графика функции. Постройте график функции y = 4х2 + 3x – 2. Значения аргумента x выберите в пределах от –3 до 3 с шагом 0,5.
1. Составьте таблицу значений аргумента и функции:
2. Выделите таблицу вместе с заголовками (диапазон ячеек A3:N4).
3. На вкладке Вставка выберите тип диаграммы Точечная, вид Точечная с гладкими кривыми .
4. Введите название диаграммы: График зависимости y(x) = = 4x2 + 3x – 2.
5. Введите названия осей: название горизонтальной оси х, название вертикальной оси у. Переместите названия осей на диаграмме.
6. Удалите легенду.
7. Уберите линии сетки (на вкладке Сетка установите режим Не показывать горизонтальные линии сетки). В результате диаграмма примет следующий вид:
8. Сохраните таблицу с диаграммой под именем График функции.
В гистограмме каждое значение отображается вертикальным столбиком соответствующей высоты. Гистограммы используют для сравнения дискретных величин.
Линейчатая диаграмма — гистограмма, повернутая на 90°. Графики используются для иллюстрации непрерывных изменений.
Точечная диаграмма используется для демонстрации зависимости между двумя пременными. Для построения диаграммы надо выделить данные, которые требуется отобразить с помощью диаграммы, затем на вкладке Вставка в группе Диаграммы щелкнуть по диаграмме нужного типа и выбрать ее вид.
Изменение диаграммы
После того как диаграмма построена, ее можно изменить.
Для этого щелкните по диаграмме, которую нужно отформатировать.
Появится раздел
1 Работа с диаграммами
2 с дополнительными вкладками Конструктор, Макет и Формат.
Задание 1. Построение гистограммы.Откройте таблицу Численность мужчин и женщин РБ. По данным таблицы постройте гистограмму, отображающую численность мужчин и женщин по областям Республики Беларусь в 2009 году.
2. На вкладке Вставка выберите тип диаграммы Гистограмма, вид Объемная гистограмма.
3. Вставьте название диаграммы: Численность мужчин и женщин по областям Республики Беларусь в 2009 году. При необходимости измените размер шрифта.
4. Вставьте название основной вертикальной оси: Тысяч человек.
5. Измените направление текста, содержащего подписи горизонтальной оси. Для этого выделите горизонтальную ось, щелкните по ней правой кнопкой мыши, в контекстном меню выберите команду Формат оси. В окне Формат оси на вкладке Выравнивание установите вертикальное направление текста.
6. Установите легенду внизу. 7
. Измените цвет рядов данных на гистограмме. Для этого щелкните по столбикам на гистограмме правой кнопкой мыши, в контекстном меню выберите Формат ряда данных. В окне Формат ряда данных на вкладке Заливка выберите стиль и цвет заливки.
8. Включите Подписи данных. В окне Формат подписей данных выберите вариант Значения.
9. В результате диаграмма примет вид:
10. По данным этой же таблицы постройте линейчатую диаграмму:
Задание 2. Построение графика функции. Постройте график функции y = 4х2 + 3x – 2. Значения аргумента x выберите в пределах от –3 до 3 с шагом 0,5.
1. Составьте таблицу значений аргумента и функции:
3. На вкладке Вставка выберите тип диаграммы Точечная, вид Точечная с гладкими кривыми .
4. Введите название диаграммы: График зависимости y(x) = = 4x2 + 3x – 2.
5. Введите названия осей: название горизонтальной оси х, название вертикальной оси у. Переместите названия осей на диаграмме.
6. Удалите легенду.
7. Уберите линии сетки (на вкладке Сетка установите режим Не показывать горизонтальные линии сетки). В результате диаграмма примет следующий вид:
8. Сохраните таблицу с диаграммой под именем График функции.
